产品名称：ZCG高温电磁阀

产品标签：电磁阀，，，，，高温电磁阀

更新时间：2019/5/10 21:04:41

上一个产品： ZQDF法兰蒸汽不锈钢电磁阀

下一个产品：ZCZP中温活塞式电磁阀

在线客服：点击这里给我发新闻

在线订购：在线订购

产品详情

ZCG高温电磁阀产品用途：

ZCG高温电磁阀是先导直动型的电磁阀，，，，，其通用介质规模较广，，，，，可划分使用于水、轻油、重油、非侵蚀性气体及蒸汽等流体，，，，，如电站抽气管道疏水系统和蒸发器的排气系统中，，，，，主要是对管道中的介质举行双位自动调理和远程控制。。。。。。

高温电磁阀产品的性能及优点：

☆耐高温：接纳金属硬密封，，，，，提高了使用温度。。。。。。

☆耐磨：选材合理，，，，，阀杯和导向套间巧秒地使用流体的润滑作用，，，，，镌汰磨损。。。。。。

☆接纳杠杆原理包管线圈和阀体彻底隔离。。。。。。

高温电磁阀事情原理:

ZCG高温电磁阀的电磁铁通电时，，，，，连杆被提升，，，，，发动转轴转动，，，，，副阀翻开。。。。。。由于副阀被开启，，，，，主阀阀杯上部的压力流体被倾轧，，，，，因此主阀阀杯下部的压力比上部高，，，，，这样下部的压力将主阀阀杯向上推开。。。。。。主阀被翻开后，，，，，上下压力相等，，，，，阀杯在电磁力、上下压力作用下，，，，，置于平衡状态，，，，，阀门开通。。。。。。断电时在衔铁自重及返回弹簧作用下，，，，，关下副阀，，，，，副阀关闭后，，，，，随之主阀阀杯上部的压力升高而将主阀阀杯压下，，，，，抵达断流密封作用，，，，，阀门关闭。。。。。。

高温电磁阀主要手艺参数:

事情介质	蒸汽及其他无侵蚀性气体
介质温度℃	≤200
公称压力(Mpa)	1.6
事情压差（Mpa）	0.05~1.6								0.1~1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94划定
额定流量系数（KV）	按JB/T7352-94划定
泄露量（ml/min）	按JB/T7352-94·F划定
公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150
功耗	50VA

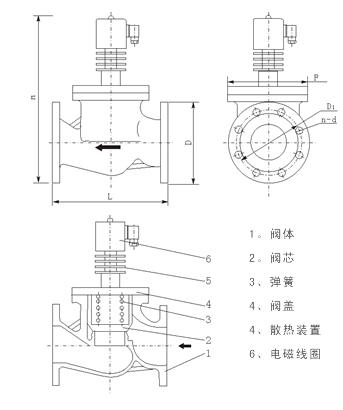

高温电磁阀结构示意图

高温电磁阀相关尺寸

公称通径 DN	内螺纹毗连			法兰毗连
	形状尺寸		内螺纹	形状尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	95	65	46	14	2	4-φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-φ14
25	148, ,	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120		221	180	140	100	76	18	3	4-φ18
40	182	140		230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				265	290	185	145	118	20	3	4-φ18
80				276	310	200	160	132	20	3	4-φ18
100				373	350	220	180	156	22	3	4-φ18
125				416	400	250	210	184	22	3	4-φ18
150				400	480	285	240	211	24	3	4-φ22

注：以上的产品先容，，，，，参数，，，，，图片，，，，，数据仅用于参考，，，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
