产品名称：SBY泵用Y型过滤器
产品标签：过滤器,泵用Y型过滤器
更新时间：2019/5/11 16:42:59
上一个产品： GL41F46衬氟Y型过滤器
下一个产品：GL41H美标Y型过滤器
在线客服：
在线订购：在线订购
产品详情
SBY泵用Y型过滤器产品概述:
SBY泵用Y型过滤器是石油、化工等运送管线上必不可少的装备，，，，， ，具有结构紧凑，，，，， ，使用利便，，，，， ，过滤能力大，，，，， ，压力损失�。。 。�，，，， ，清静可靠，，，，， ，价钱低廉等优点。。 。本产品规格齐全，，，，， ，适用性强，，，，， ，若将它装置在泵的入口或系统管线的有关部位，，，，， ，既可延伸泵及一系列装备的使用寿命，，，，， ，又能包管整个系统清静稳固地举行。。 。
SBY泵用Y型过滤器主要手艺参数表
序号 |
零件名称 |
质料名称 |
1 |
阀体 |
碳钢、不锈钢或按客户要求 |
2 |
滤芯网 |
不锈钢丝网 |
3 |
滤网精度 |
按客户要求 |
4 |
法兰标准 |
HG5010-58 |
5 |
公称压力 |
按客户要求 |
SBY泵用Y型过滤器主要外型尺寸表
型号 |
公称通径 |
L |
H |
H1 |
B |
重量(Kg) |
SBY-I |
DN15 |
260 |
280 |
181 |
R3/8” |
6.5/7.6 |
DN20 |
280 |
308 |
205 |
R3/8” |
7.5/9.9 |
|
DN25 |
290 |
322 |
215 |
R3/8” |
8.8/11.3 |
|
DN40 |
300 |
354 |
246 |
R3/8” |
13.7/17.5 |
|
SBY-II |
DN50 |
320 |
367 |
250 |
R1/2” |
17.8/24.8 |
DN65 |
340 |
382 |
273 |
R1/2” |
21.4/27.1 |
|
DN80 |
380 |
438 |
305 |
R1/2” |
27.2/38.6 |
|
DN100 |
450 |
532 |
362 |
R3/4” |
42.6/63.2 |
|
DN150 |
580 |
636 |
437 |
R3/4” |
73.1/111.5 |
|
DN200 |
700 |
750 |
519 |
R3/4” |
125.4/185.1 |
|
DN250 |
800 |
877 |
605 |
R3/4” |
202.7/289 |
|
DN300 |
950 |
1061 |
727 |
R1” |
305.7/429 |
|
DN350 |
1050 |
1250 |
820 |
R1” |
|
|
DN400 |
1250 |
1482 |
900 |
R1” |
|

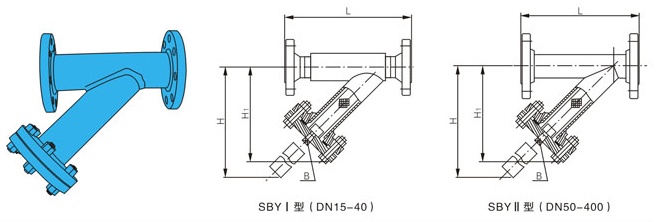

SBY-II泵用Y型过滤器主要结构图
 |
