产品名称：Q14F/Q15F高平台三通球阀
产品标签：球阀，，，高平台三通球阀
更新时间：2019/6/5 9:48:14
上一个产品： Q641F气动带手轮球阀
下一个产品：Q41F-ZL铝合金球阀
在线客服：
在线订购：在线订购
产品详情
Q14F/Q15F高平台三通球阀产品概述：
三通高平台球阀是球体绕阀体中心线作旋转来抵达开启、关闭的一种阀门。。。球阀在管路中主要用来做切断、分派和改变介质的流动偏向。。�？？？？？？？？厍嵊�，，，体积小，，，密封可靠，，，结构简朴，，，维修利便，，，不易被介质冲蚀，，，普遍的应用在水、油品、自然气、弱侵蚀性液体中。。。
Q14F/Q15F高平台三通球阀产品性能情形
由于聚四氟乙烯等质料具有优异的自润滑性，，，与球体的磨擦损失系数小、性能稳固、不易老化、温度适用规模广和密封性能优良的综合性特点。。。球阀的球体是浮动的，，，在介质压力作用下，，，球体能爆发一定的位移并紧压在出口端的密封面上，，，包管出口端密封。。。阀座密封性能好，，，接纳聚四氟乙烯等弹性子料制成的密封圈，，，结构易于密封，，，并且球阀的密封能力随着介质压力的增高而增大。。。
毗连形式:法兰
公称通径:1/2”～4”
适用介质:水,油,蒸汽,碳酸,硝酸
压力规模:1000WOG
启闭力N:400～500
适用温度:-40~200（°C）
主体质料:不锈钢,304.316
Q14F/Q15F高平台三通球阀设计生产接纳:
国际标准, JB, ISO, API, GB, BS等标准设计生产, 其清静性和质量性都经由严酷处置惩罚发放海内外市场。。。
Q14F/Q15F高平台三通球阀主要手艺参数
| Size Range | DN | 1/2'-4'(15-100mm) | |||
| 公称通径 | |||||
| Working Pressure | PN | 1000PIS(1.6-6.4Mpa) | |||
| 公称压力 | |||||
| Suitable Temperature | -29~150~350℃ | ||||
| 适用温度 | |||||
| Suitable Medium | CF8(304) | CF8M（316） | Water Natural gas、Oil | ||
| 适用介质 | Nitric acid | Acetic acid | 水、自然气、油品 | ||
| 硝酸类 | 醋酸类 | ||||

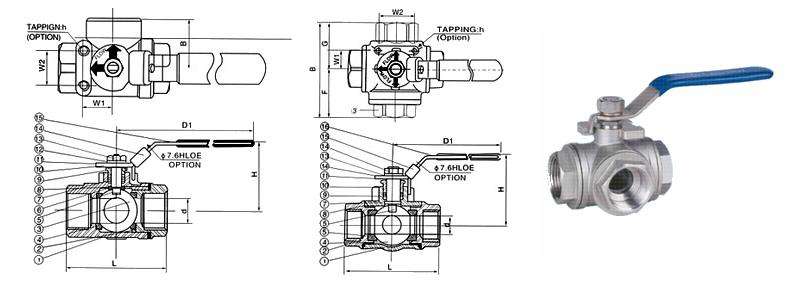

Q14F/Q15F高平台三通球阀主要形状尺寸
| 通径 | 形状毗连尺寸 | |||||||
| DN | in | d | G | L | LO | A | B | H |
| 15 | 1/2" | 10 | 1/2" | 68 | 34 | 110 | 23 | 130/136 |
| 20 | 3/4" | 15 | 3/4" | 78 | 39 | 160 | 42 | 135/141 |
| 25 | 1" | 20 | 1" | 86 | 43 | 190 | 47 | 139/173 |
| 32 | 11/4" | 25 | 11/4" | 111 | 55.5 | 190 | 47 | 158/186 |
| 40 | 11/2" | 32 | 11/2" | 126 | 63 | 206 | 53 | 165/203 |
| 50 | 2" | 38 | 2" | 143 | 71.5 | 216 | 57 | 202/228 |
注：以上的产品先容，，，参数，，，图片，，，数据仅用于参考，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
