PQ340F上装式偏心半球阀

产品名称：PQ340F上装式偏心半球阀

产品标签：球阀，，，， ，上装式偏心半球阀

更新时间：2019/6/8 11:23:57

上一个产品： Q44F三通球阀

下一个产品：Q11F三片式手柄球阀

在线客服：点击这里给我发新闻 点击这里给我发新闻

在线订购：在线订购



产品详情

PQ340F上装式偏心半球阀产品概述：
    上装式偏心半球阀使用偏心阀体，，，， ，偏心球体和阀座，，，， ，阀杆作旋转运动时在配合轨迹自动定心，，，， ，关闭历程中越关越紧，，，， ，完全抵达优异的密封目的。。。。。阀门的球体和阀座完全脱离，，，， ，消除了密封圈的磨损，，，， ，战胜了古板球体阀座与球体密封面始终磨损的问题，，，， ，非金属弹性子料被嵌入金属座中，，，， ，阀座金属面受到优异的�；；；；；；�。。。。。上装式偏心半球阀特殊适用于钢铁业，，，， ，铝业，，，， ，纤维，，，， ，细小固体颗粒，，，， ，纸浆，，，， ，煤灰，，，， ，石油气等介质。。。。。

PQ340F上装式偏心半球阀产品特点
    1、其结构接纳偏心契紧原理通过传念头构抵达闸紧、调理、关闭的目的，，，， ，密封副是金属面环带硬面接触密封，，，， ，双偏心结构在开启时阀芯位于藏球室内，，，， ，流通截面大，，，， ，且阀门不被冲洗，，，， ，关闭时阀芯不被冲洗，，，， ，开启时阀芯球面沿阀座渐进，，，， ，有用地切除结垢障碍，，，， ，实现可靠密封。。。。。它对两相混流易结垢固体析出的混流运送特殊有用
    2、阀门的半球用双金属，，，， ，母材上堆焊差别的合金，，，， ，阀座也作响应堆焊经特殊的处置惩罚，，，， ，密封面组合成防腐、耐磨、高强度等种种类型，，，， ，知足差别场合需求
    3、密封严密、运送有害气体可达零泄露
    4、密封副的阀芯留有赔偿量、当阀做磨损后，，，， ，关闭时再转动少许，，，， ，任能可靠密封，，，， ，延伸了使用寿命。。。。。别的，，，， ，用户将压紧螺母拧掉，，，， ，调解或替换后阀座仍可用，，，， ，阻止了阀门密封失效后，，，， ，整台报废的误差

因堆焊差别合金（或组合球）双金属密封副的选配可以用于耐磨、耐侵蚀、耐高温且要求严酷密封的工况
    1、通用阀：规格型号DN40-600。。。。。适用于污水处置惩罚、纸浆、都会采暖供热等要求严紧的场合
    2、油化工专用阀：规格DN40-600。。。。。适用于原油、重油等种种油品、化工行业弱侵蚀、二相混流介质
    3、煤气专用阀：规格DN40-600。。。。。适用于煤气、自然气、液化气的运送控制
    4、料浆专用阀：规格DN40-600。。。。。适用于液态、固态两相混流或液态运送中化学反应有结晶析出或结垢的工业管道运送
    5、煤粉灰渣专用阀：规格DN40-600。。。。。适用于电厂、水力除渣或气态运送管道的控制

PQ340F上装式偏心半球阀执行标准
    设计：GB12237－89
    法兰毗连：GB/T17241.6998、GB/T9115（钢制）
    结构长度：GB12221－89

PQ340F上装式偏心半球阀主要零件质料

名称

材质

阀体

QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

阀轴

2Cr13、1Cr13

阀瓣

合金渗氮钢、渗氮不锈钢、耐磨钢

阀座

合金渗氮钢、渗氮不锈钢、耐磨钢

轴承

铝青铜、FZ复合质料

填料

聚四氟乙烯、柔性石墨
PQ340F上装式偏心半球阀性能参数

公称压力（Mpa）

0.6

1.0

1.6

2.5

4.0

公称通经（mm）

40-600

40-600

40-600

40-600

40-600

密封试验压力（Mpa）

0.66

1.1

1.76

2.75

4.4

壳体试验压力（Mpa）

0.9

1.5

2.4

3.75

6.0

适用温度（℃）

－29～300、－29～425、－29～540

适用介质

清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类

驱动方法

手动、电动、气动

毗连形式

法兰毗连、对夹毗连

装置方法

立式装置、卧式装置

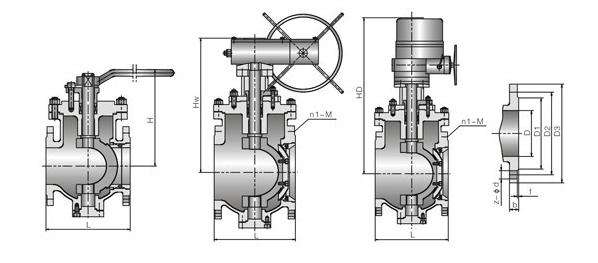

PQ340F上装式偏心半球阀主要形状尺寸

公称压力
PN(MPa)

公称通径
DN(mm)

尺 寸(mm)

d1

L

D

D1

D2

D6

f

f2

b

Z-φd

H1

H2

1.6

25

25

150

115

85

65

-

2

-

14

44

-

75

32

32

165

135

100

78

-

2

-

16

48

-

105

40

40

180

145

110

85

-

3

-

16

48

-

95

50

50

200

160

125

100

-

3

-

16

48

-

107

65

65

220

180

145

120

-

3

-

18

48

-

142

80

80

250

195

160

135

-

3

-

20

88

-

152

100

100

280

215

180

155

-

3

-

20

88

-

178

125

125

320

245

210

185

-

3

-

22

88

-

252

150

150

360

280

240

210

-

3

-

24

8-23

-

272

200

200

400

335

295

265

-

3

-

26

12-23

-

342

2.5

25

25

150

115

85

65

-

2

-

16

44

-

75

32

32

165

135

100

78

-

2

-

18

48

-

85

40

40

180

145

110

85

-

3

-

18

48

-

95

50

50

200

160

125

100

-

3

-

20

48

-

107

65

65

220

180

145

120

-

3

-

22

88

-

142

80

80

250

195

160

135

-

3

-

24

88

-

152

100

100

280

230

190

160

-

3

-

28

8-23

-

178

125

125

320

270

220

188

-

3

-

30

8-25

-

252

150

150

360

300

250

218

-

3

-

34

8-25

-

272

200

200

400

360

310

278

-

3

-

34

12-25

-

342

4.0

25

25

150

115

85

65

58

2

4

16

44

-

75

32

32

180

135

100

78

66

2

4

18

48

-

107

40

40

200

145

110

85

76

3

4

18

48

-

95

50

50

220

160

125

100

88

3

4

20

48

-

107

65

65

250

180

145

120

110

3

4

22

88

-

142

80

80

280

195

160

135

121

3

4

22

88

-

152

100

100

320

230

190

160

150

3

4.5

24

8-23

-

178

125

125

400

270

220

188

176

3

4.5

28

8-25

-

252

150

150

400

300

250

218

204

3

4.5

30

8-25

-

272

200

200

502

375

320

282

260

3

4.5

38

12-30

-

342
 BC贷·(中国游)官方网站
注：以上的产品先容，，，， ，参数，，，， ，图片，，，， ，数据仅用于参考，，，， ，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
